Beschreibung
Standardstifte in Messing. Auf Anfrage in verzinktem Eisen.
Speziell für den Antrieb von Hilfsvorrichtungen (z.B. elektromagnetische Bremsen bei Gleichstrom, unterstützte Fremdbelüftungsaggregate, bimetallische, in Motorspulen integriert Wärmeschütze, PTC Sonden etc.) deren provisorische Verbindungen in den Regelwerken nicht vorgesehen sind.
Der neunte Stift dient für doppelte Spannungen (110 V/220 V).
Hinweis: Position und Kennzeichnung der Stifte nach Kundenangaben.
| TECHNISCHE DATEN |

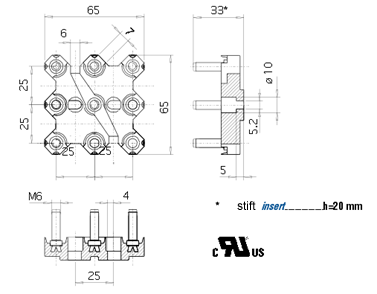

| TECHNISCHE ZEICHNUNGEN VON STIFTEN UND ZUBEHÖR; ERFORDERLICHENFALLS UNTER ANGABE DER BETREFFENDEN RICHTLINIEN |
| M6 Stift | Uni 5541-65 / 5542-65 / 4535-64 | |
| M6 Mutter | Din 934 = Uni 5588 | |
| M6 Unterlegscheiben | Din 125 = Uni 6592 | |
| M6 Abstandsplättchen 15 mm | Keine Norm; für die Mindest ticknesses DIN 125 als Referenzstandard verwendet wird | |
| Stift unter Drehbelastung | 4 N.m | |
| UL Zertifizierung | File n° E213748 |
| METALLISCHES ZUBEHÖR |
Die Verpackungseinheiten können nach den individuellen Anforderungen und Bedürfnissen zusammengestellt werden. Das Zubehör kann in einer einzigen Packung oder in Einzelverpackungen geliefert werden.
